Lézer Blanking gyártósor
CPL-3X2150

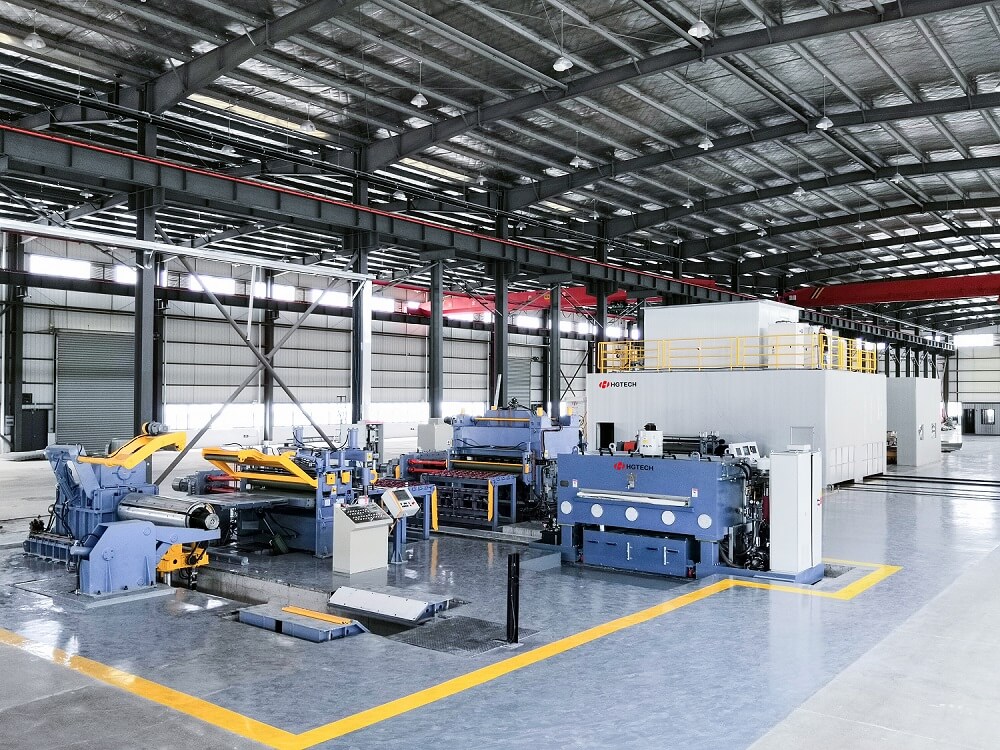

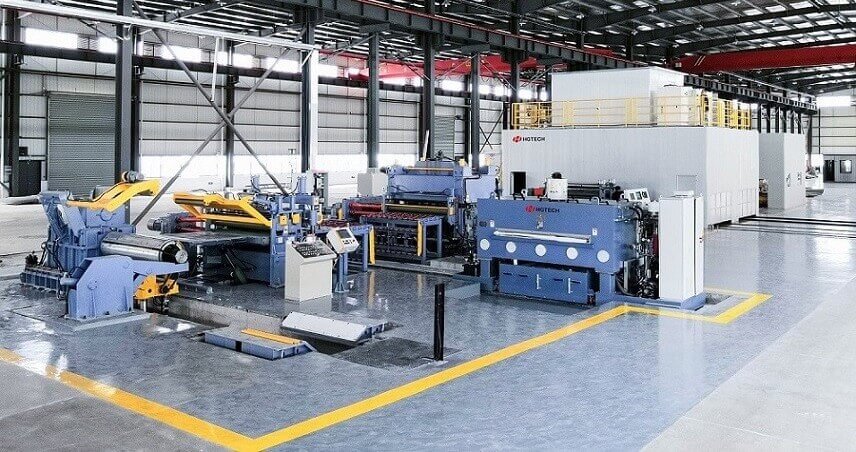

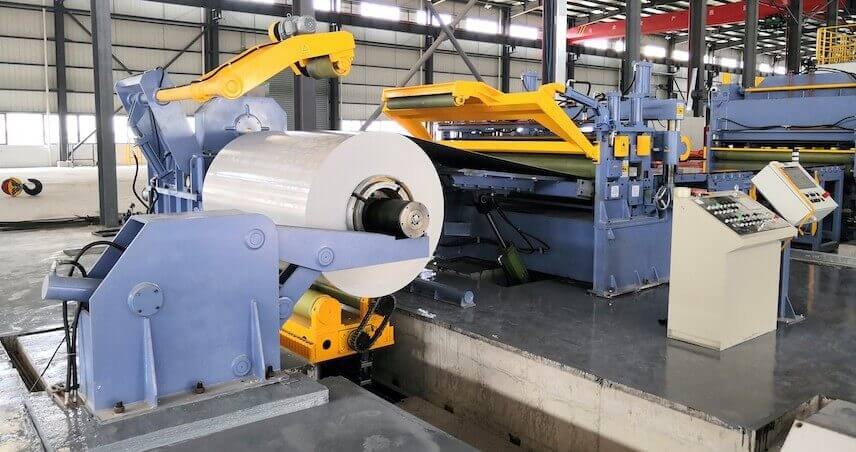

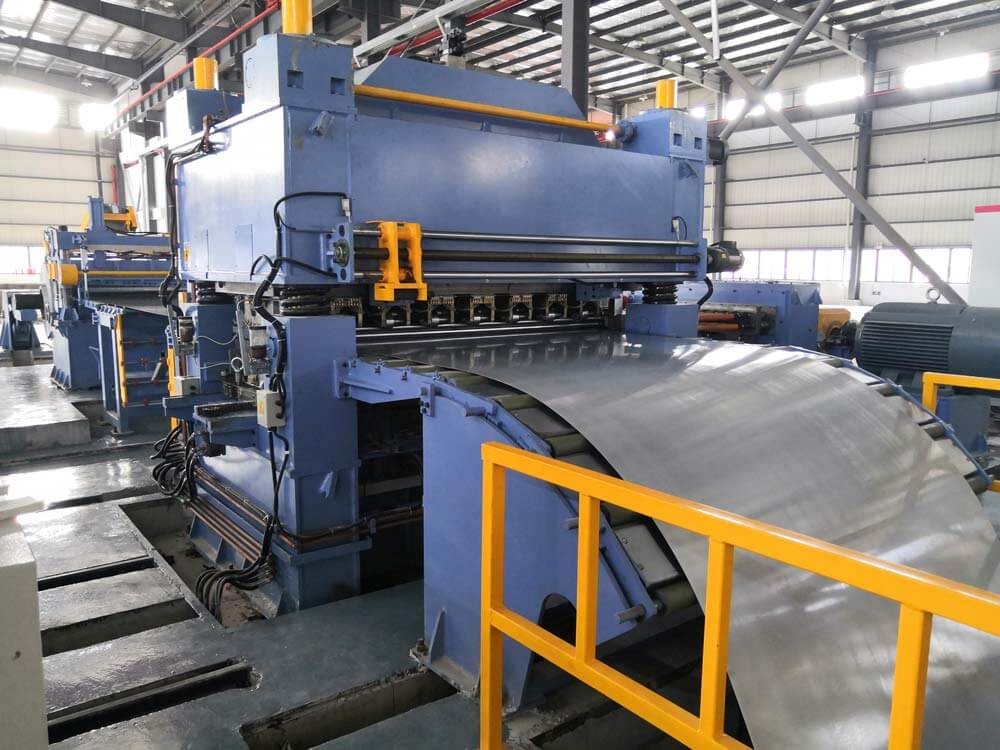

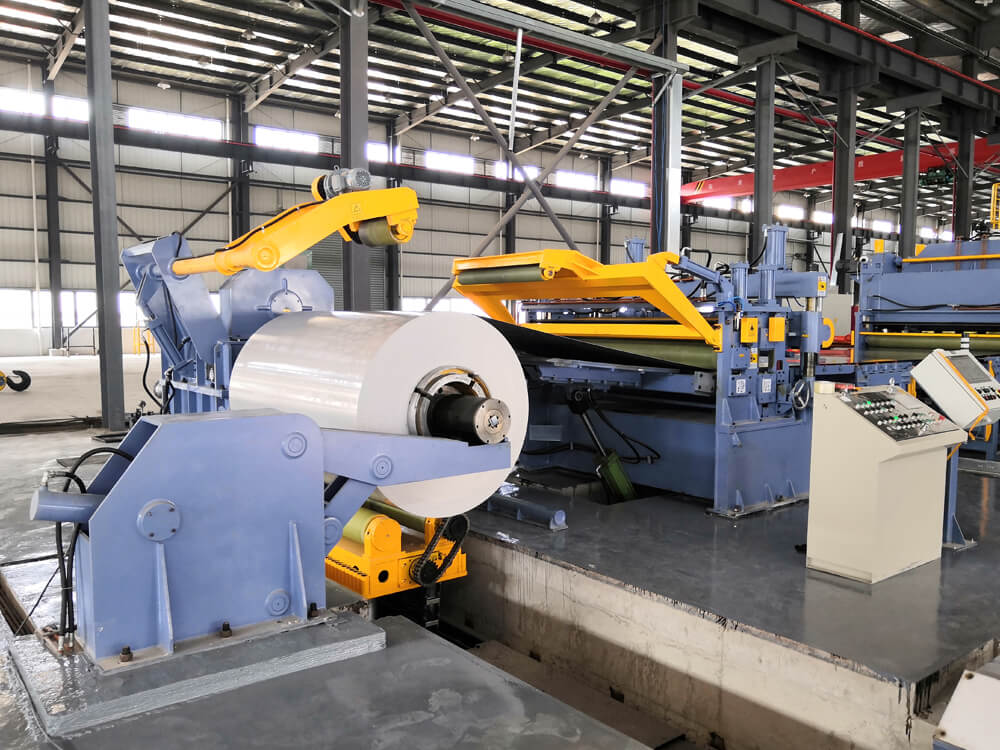

Cégünk 2011-ben kezdett új lézervágó vágó berendezéseket fejleszteni, és 2013-ban megkapta a nemzeti találmányi szabadalmat. A lézervágási technológiát használva a nyitott könyv ürítés egy teljes gyártási berendezéskészlet, az etetőkocsi, a feltekercselt, a szintezőgép, a pufferhurok, a szervo adagoló (például a szervo szintező és etetőgép helyettesítheti a korábbi szintező és pufferhurok, csökkentve a területet), a lézervágó berendezés, a vágóplatform, a raklapkészülék, a hulladékkezelő rendszer, a hidraulikus pneumatikus rendszer és az elektromos vezérlő rendszer, a 3 d mozgásvágás lézervágó platformjának lézervágó fejének rendszerirányításán keresztül, a prés és a szerszám helyett, a fémszalag automatikus vágásának megvalósítása.

Termékadatok

A nagy teljesítményű, speciális és innovatív termékek legújabb online bemutató rendezvényén Liu Chenglin, az autóipar vezető szakértője és a HGLASER Cutting Product Line vezérigazgatója "The Trip of Chasing Light" című előadásában mutatta be ezt a kifejezetten kis sorozatú és többféle gyártásra tervezett gépet.

Számos fejlett technológiával van felszerelve:

Saját fejlesztésű, többfejes lézeres fészkelő szoftver, amely képes az automatikus gépelés megvalósítására és az anyagfelhasználás javítására
Lézeres mérőberendezés, amely megakadályozza a lemez eltérését
Automatikus bontó és rakodó rendszer, amely csökkenti a munkaerőt és javítja a hatékonyságot
Lézerkódoló rendszer a termelési információk kezelésének szükségességére.

In the latest online release conference for high-power, special and new products,"The Trip of Chasing Light", Liu Chenglin, a senior expert in automobile insudtry and the general manager of HGLASER cutting product line, introduced this machine designed for small batch and multiple variety production.









Lézeres kivágó gyártósor



Cégünk 2011-ben kezdett új lézervágó vágó berendezéseket fejleszteni, és 2013-ban megkapta a nemzeti találmányi szabadalmat.

A lézervágási technológiát használva a nyitott könyves kivágás egy teljes gyártási berendezéskészlet, az etetőkocsi, a feltekercselt, a szintezőgép, a pufferhurok, a szervo adagoló (például a szervo szintező és etetőgép helyettesítheti a korábbi szintező és pufferhurok, a terület csökkentése), a lézervágó berendezés, a vágóplatform, a raklapkészülék, a hulladékkezelő rendszer, a hidraulikus pneumatikus rendszer és az elektromos vezérlő rendszer, a 3 d mozgásvágás lézervágó platformjának rendszerellenőrzése révén, a prés és a szerszám helyett, a fémszalag automatikus kivágásának megvalósítása.



A termék jellemzői:

Alacsony beruházás a berendezésekbe
Nagy hatékonyság
Nagy rugalmasság
Alacsony karbantartási költségek
Kiváló minőségű termékek
Alacsony használati költség
Magas anyagfelhasználási arány



Product features:

  • Low investment in equipment
  • High Efficiency
  • High Flexibility
  • Low maintenance cost
  • High quality products
  • Low cost of use
  • High material utilization rate







Technical Parameters:
Model CPL-3*2150
Laser power 3*6kw 3*4kw or 3*6kw
Focal length 125 Auto focus
Operation system Windows7
Operating software Siemens 840D sl
Leveling feeding rate 0-50m/min
Cutting speed 50m/min(1mmm,)Single Cutting Head
Raw Material Parameters:
Material Common cold rolled steel plate, galvanized plate, pickling plate, 5 series, 6 series aluminum alloy plate
Tensile strength 220-980MPaTensile strength: 220-980mpa
Sheet metal thickness steel plate: Min0.5 – Max3.5 (mm)Aluminum plate: Min0.6 – Max3.0 (mm)
Coil width 500-2150 mm
coil weight 20 - 30t
Coil inner diameter Φ508 mm / Φ610 mm
Coil outer diameter Φ800 - Φ2000 mm
Finished Product Parameters:
Material piece length 150-4000mm
Blank shape Rectangle material, abnormity material, trapezoid piece
Contour precision ±0.5 mm / m
Leveling precision 1mm /m2
Plant environmental and energy conditions:
Environment temperature -5℃~45℃
Ambient relative humidity 80%
Power supply AC3×380V±10%,50HZ±2HZ
Compressed air 0.6MPa and 1.4MPa
Cooling water Industrial water, industrial purified water
